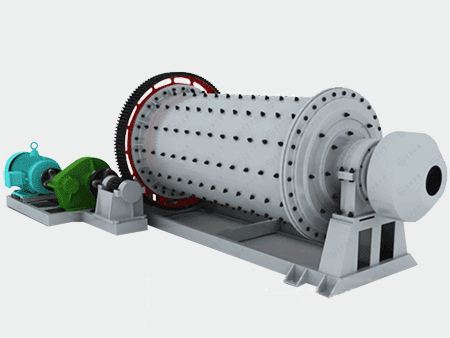

干式球磨機簡介：

　　干式球磨機也叫管磨機，根據產品細度要求，一般采用兩倉或三倉，常用于圈流磨粉，也可以開流磨粉。干式球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等行業，是針對各種干法可磨性物料的關鍵設備。

干式球磨機工作原理：

　　干式球磨機與濕式球磨機大同小異，用于不同研磨作業的兩種分類。干式球磨機的筒體長度與直徑之比大于2倍以上，為臥式筒形旋轉裝置，外沿齒輪傳動帶動兩倉高速旋轉，物料到達一定高度時，物料和鋼球在重力和離心力的作用下掉落，撞擊、擠壓、碾碎物料，達到磨粉效果，實現初步粉碎，物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。成品物料最終通過卸料箅板排出，由輸送設備將物料運向下一環節，完成粉磨作業。

干式球磨機3大特點：

　　1、優質部件，性能有保障

　　中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，性能可靠。

　　2、封閉系統，節能環保

　　超細球磨機和分級機形成封閉系統負壓輸送，無粉塵，有效地避免了環境污染，同時減少對人體的傷害;驅動器和研磨能耗相匹配，可以大大的節省能耗。

　　3、進出料設計靈活，研磨效率高

　　合理的進料口設計，增大了進料量;靠近出料端采用錐型結構，使鋼球自然分級，靠近出料口處鋼球直徑小，研磨的物料粒度細，客戶也可根據自身需要選配除鐵器。

　　干式球磨機由給料部、出料部、回轉部、傳動部(減速機，小傳動齒輪，電機，電控，稀油潤滑站)等主要部分組成。

　　干式球磨機常用于水泥廠制品，分熟料磨和生料磨。用于水泥成品粉磨，可用于開流粉磨，也適用于與選粉機組成的循環圈流粉磨。干式球磨機具有對物料適應性強、能連續生產、破碎比大、易于調速粉磨產品的細度等特點。它既能干法生產也可以濕法生產，也可以粉磨與烘干同時進行作業。

干式球磨機技術參數：

規格 型號	處理產量 （噸/時）	配用動力 （千瓦）
KZQ-1830×7000	5-8	320
KZQ-2200×9500	12-15	480
KZQ-2400×13000	20-26	800
KZQ-2600×13000	25-32	1000
KZQ-3000×13000	30-36	1250
KZQ-3200×13000	45-50	1600
KZQ-3500×13000	55-60	2000
KZQ-3800×13000	60-75	2500
KZQ-4200×13000	70-90	3500

　　例：Φ2.6×13米干式球磨機

　　1、規格：φ2.6×13m
　　2、型號：MGX2613
　　3、生產能力：28-32t/h(開流，普通硅酸鹽水泥，入料粒度≤25mm，入料水份≤0.5%,成品細度≥450m2/kg，磨內風速1-1.2m/s)。
　　4、磨體轉速：19.5r/min
　　5、研磨體裝載量：81t(max)
　　6、主電機：型號：YR1000-8/1180，功率：1000kw，電壓：6000v。
　　7、主減速機：MFY100-00F i=6.3333
　　8、輔助電機：型號：YEJ200L-8，功率：15kw，轉速：730r/min。
　　9、輔助減速機：型號：ZSY250-Ⅱ，速比：i=100。
　　10、冷卻方式：水冷
　　11、潤滑方式：稀油站(GYXZ-40A)
　　(1)低壓系統：
　　流量：40L/min，供油壓力：0.4MPa ，泵型號：CB-B63
　　供油溫度：40±3℃
　　電機：Y112M-6 B35 2.2kw
　　(2)高壓系統：
　　泵型號：2.5MCY14-1B
　　流量：2.5L/min
　　供油壓力：32MPa
　　電機：Y112M-6 2.2kw
　　(3)其它性能
　　油箱容積：1m3
　　過濾精度：0.08mm
　　過濾面積：0.19m2
　　冷卻面積：5m2
　　冷卻水耗量：3.6m3/h
　　加熱器功率：3kw×3
　　工作介質：N22-N320
　　12、設備重量：150.5t

　　二、主要部件、材質及型號

1、主電機	型號：YR1000-8/1180  功率：1000kw  6000v
2、主減速機	型號：MFY100-00F
3、輔助電機	型號：YEJ200L-8      功率：15kw  轉速：730r/min
4、輔助減速機	型號：ZSY250-Ⅱ      速比：i=100
5、筒體	材質：Q235-B         板厚：δ=32
6、中空軸	ZG230-450(ZG25)
7、大齒輪	ZG310-570(ZG45)
8、小齒輪	40Cr（調質）
9、襯板及隔倉板	中鉻合金
10、主軸瓦	下座：HT250 瓦體：HT250 瓦襯：巴氏合金ZchSnSb11-6
11、稀油站	GYXZ-40A
12、控制柜及啟動柜

　　三、供貨范圍

1、回轉部	1套
2、進料裝置	1套
3、主軸承裝置	1套
4、出料裝置	1套
5、襯板	1套
6、隔倉板	1套
7、傳動裝置（大、小齒輪，罩殼  ）	1套
8、主電機	1套
9、主減速機	1套
10、輔助電機	1套
11、輔助減速機	1套
12、稀油站	2個
13、控制柜	1套
14、起動柜	1套
15、聯軸器	1套
16、電機、減速機底座	1套
